XHSC EV_F4A0_LQ176 开发板 BSP 说明

简介

本文档为小华半导体为 EV_F4A0_LQ176 开发板提供的 BSP (板级支持包) 说明。

主要内容如下：

• 开发板资源介绍
• BSP 快速上手
• 进阶使用方法

通过阅读快速上手章节开发者可以快速地上手该 BSP，将 RT-Thread 运行在开发板上。在进阶使用指南章节，将会介绍更多高级功能，帮助开发者利用 RT-Thread 驱动更多板载资源。

开发板介绍

EV_F4A0_LQ176 是 XHSC 官方推出的开发板，搭载 HC32F4A0SITB 芯片，基于 ARM Cortex-M4 内核，最高主频 240 MHz，具有丰富的板载资源，可以充分发挥 HC32F4A0SITB 的芯片性能。

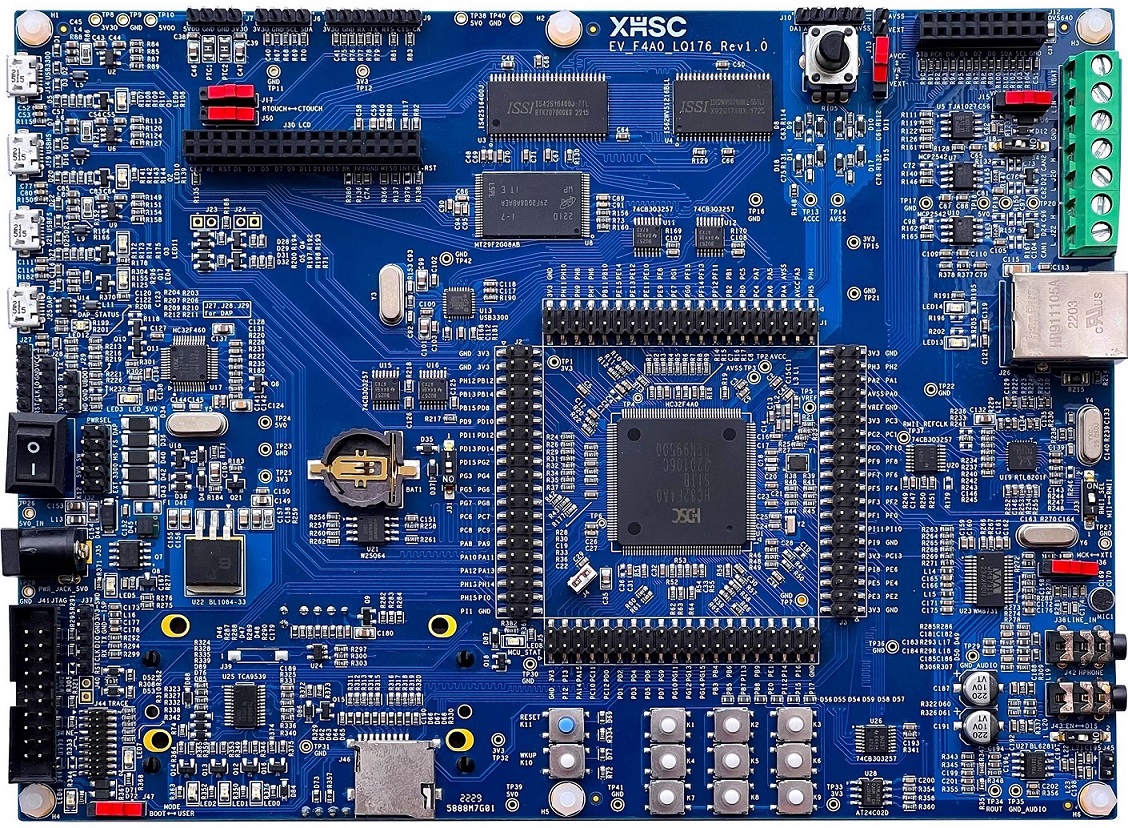

开发板外观如下图所示：

EV_F4A0_LQ176 开发板常用 板载资源 如下：

• MCU：HC32F4A0SITB，主频240MHz，2048KB FLASH，512KB RAM
• 外部RAM：IS62WV51216(SRAM, 1MB) IS42S16400J(SDRAM, 8MB)
• 外部FLASH: MT29F2G08AB(Nand, 256MB) W25Q64(SPI NOR, 64MB)
• 常用外设
  • LED：3 个， user LED(LED0,LED1,LED2)。
  • 按键：11 个，矩阵键盘(K1~K9)、WAKEUP(K10)、RESET(K11)。
• 常用接口：USB转串口、SD卡接口、以太网接口、LCD接口、USB HS、USB FS、USB 3300、DVP接口、3.5mm耳机接口、Line in接口、喇叭接口
• 调试接口：板载DAP调试器、标准JTAG/SWD。

开发板更多详细信息请参考小华半导体半导体EV_F4A0_LQ176

外设支持

本 BSP 目前对外设的支持情况如下：

板载外设	支持情况	备注
USB 转串口	支持	使用 UART1
ETH	支持
LED	支持	LED
Nand	支持	MT29F2G08AB
SDRAM	支持	IS42S16400J

片上外设	支持情况	备注
Crypto	支持	AES, CRC, HASH, RNG, UID
DAC	支持
ADC	支持
CAN	支持
GPIO	支持	PA0, PA1... PI13 ---> PIN: 0, 1...141
PM	支持
Lptimer	支持
Hwtimer	支持
Pulse_encoder	支持
PWM	支持
RTC	支持	闹钟精度为1分钟
WDT	支持
I2C	支持	软件、硬件 I2C
QSPI	支持
SPI	支持	SPI1~6
SDIO	支持
UART V1 & V2	支持	UART1~10
USB	支持	USBFS/HS Core， device/host模式

使用说明

使用说明分为如下两个章节：

• 快速上手

  本章节是为刚接触 RT-Thread 的新手准备的使用说明，遵循简单的步骤即可将 RT-Thread 操作系统运行在该开发板上，看到实验效果 。

• 进阶使用

  本章节是为需要在 RT-Thread 操作系统上使用更多开发板资源的开发者准备的。通过使用 ENV 工具对 BSP 进行配置，可以开启更多板载资源，实现更多高级功能。

快速上手

本 BSP 为开发者提供 MDK5 和 IAR 工程，并且支持 GCC 开发环境。下面以 MDK5 开发环境为例，介绍如何将系统运行起来。

硬件连接

使用Type-A to MircoUSB线连接开发板和PC供电。

编译下载

双击 project.uvprojx 文件，打开 MDK5 工程，编译并下载程序到开发板。

工程默认配置使用板载 DAP 下载程序，点击下载按钮即可下载程序到开发板。

运行结果

下载程序成功之后，系统会自动运行，观察开发板上LED的运行效果，绿色LED11会周期性闪烁。

USB虚拟COM端口默认连接串口1，在终端工具里打开相应的串口，复位设备后，可以看到 RT-Thread 的输出信息:

 \ | /
- RT -     Thread Operating System
 / | \     4.1.0 build Apr 24 2022 13:32:39
 2006 - 2022 Copyright by RT-Thread team
msh >

进阶使用

此 BSP 默认只开启了 GPIO 和 串口 1 的功能，更多高级功能需要利用 env 工具对 BSP 进行配置，步骤如下：

1. 在 bsp 下打开 env 工具。

2. 输入menuconfig命令配置工程，配置好之后保存退出。

3. 输入pkgs --update命令更新软件包。

4. 输入scons --target=mdk5/iar 命令重新生成工程。

注意事项

板载外设	模式	注意事项
USB	device	由于RTT抽象层的设计，当配置为CDC设备时，打开USB虚拟串口，需使能流控的DTR信号。（如使用SSCOM串口助手打开USB虚拟串口时，勾选DTR选框）
USB	device	由于外部PHY管脚复用的原因，当配置使用USBHS Core并且使用外部PHY时，需先通过J14连接到主机（如PC），再复位MCU运行程序；或者将J24跳帽先短接，再复位MCU运行程序。
USB	host	由于main()函数中的LED闪烁示例，使用的是USBFS主机口的供电控制管脚，因而当配置为使用USBFS Core的主机模式时，需要将main()函数中的LED示例代码手动屏蔽。
USB	host	为确保USB主机对外供电充足，建议通过J35外接5V电源供电，并短接J32的EXT跳帽。
USB	host	由于外部PHY管脚复用的原因，当配置使用USBHS Core并且使用外部PHY时，需通过J14先连接好OTG线，再复位MCU运行程序；或者将J24跳帽先短接，再复位MCU运行程序。
USB	host	目前仅实现并测试了对U盘的支持。
USB	host	若配置为U盘主机模式，出现部分U盘无法识别或者写入失败时，可以尝试将RTT抽象层中rt_udisk_run()函数的rt_usbh_storage_reset()操作注释掉，测试是否可以获得更好的兼容性。
USB	ALL	由于管脚复用的原因，当配置使用USBHS Core时，无法同时使用板载SPI FLASH。

联系人信息

维护人:

• 小华半导体MCU，邮箱：xhsc_mcu@xhsc.com.cn
