博流智能 BL808板级支持包说明

1. 简介

BL808 是高度集成的 AIoT 芯片组，具有 Wi-Fi/BT/BLE/Zigbee 等无线互联单元，包含多个 CPU 以及音频编码译码器、视频编码译码器和 AI 硬件加速器，适用于各种高性能和低功耗应用领域。

BL808 系列芯片主要包含无线和多媒体两个子系统。

无线子系统包含一颗 RISC-V 32-bit 高性能 CPU（m0），集成 Wi-Fi/BT/Zigbee 无线子系统，可以实现多种无线连接和数据传输，提供多样化的连接与传输体验。 多媒体子系统包含一颗 RISC-V 64-bit 超高性能 CPU（d0），集成 DVP/CSI/ H264/NPU 等视频处理模块，可以广泛应用于视频监控/智能音箱等多种 AI 领域

多媒体子系统组成部分如下：

• NPU HW NN 协处理器 (BLAI-100)，适用于人工智能应用领域
• 摄像头接口
• 音频编码译码器
• 视频编码解码器
• 传感器
• 显示接口

电源管理单元控制低功耗模式。此外，还支持各种安全功能。

外围接口包括 USB2.0、 Ethernet、 SD/MMC、 SPI、 UART、 I2C、 I2S、 PWM、 GPDAC/GPADC、 ACOMP、 PIR、 Touch、 IR remote、 Display 和 GPIO。

支持灵活的 GPIO 配置， BL808 最多可达 40 个 GPIO。

芯片规格包括如下：

硬件	描述
芯片型号	bl808
CPU	三核异构RISC-V CPUs： RV64GCV 480MHz RV32GCP 320MHz RV32EMC 160MHz
RAM	768KB SRAM + 64MB UHS PSRAM
外设	内嵌AES与SHA256算法加速器
AI NN 通用硬件加速器	BLAI-100 用于视频/音频检测/识别，100GOPS 算力
摄像头接口	DVP 和 MIPI-CSI
显示接口	SPI、DBI、DPI(RGB)
无线	支持 Wi-Fi 802.11 b/g/n 支持 Bluetooth 5.x Dual-mode(BT+BLE) 支持 Wi-Fi / 蓝牙 共存

2. RT-Thread 版本

BL808是三核异构架构，分别为m0、lp、d0，当前bsp已实现三核同时启动，三核分别采用了不同的RT-Thread版本

名称	CPU核	RT-Thread版本
M0	E907	RT-Thread 标准版
LP	E902	RT-Thread Nano
D0	C906	RT-SMART

3. 编译说明

BL808是三核异构架构，分别为m0、lp、d0，三核需要单独编译，并烧录到对应的位置。

烧录地址：

名称	CPU核	烧录地址	说明
M0	E907	0x00000
LP	E902	0xC0000	调整lp烧录地址需修改 bsp/bouffalo_lab/bl808/lp/board/linker_scripts/bl808_flash_lp.ld中的xip_memory地址 bsp/bouffalo_lab/bl808/m0/board/board.h中CONFIG_LP_FLASH_ADDR地址
D0	C906	0x100000	在spl文件中设定，调整d0烧录地址需重新编译spl文件及打包文件bsp/bouffalo_lab/bl808/d0/merge_rtsmart.py

3.1. m0/lp

• 工具链下载

下载risc-v的工具链，下载地址1或下载地址2

Windows下请使用使用[env工具][1]，使用命令 tar -xvf Xuantie-900-gcc-elf-newlib-mingw-V2.6.1-20220906.tar.gz 解压交叉编译器，使用Windows下解压工具直接解压可能出现Windows下编译错误。

在rtconfig.py中将risc-v工具链的本地路径加入 EXEC_PATH 或通过 RTT_EXEC_PATH 环境变量指定路径

Windows：

set RTT_EXEC_PATH=C:\Users\xxxx\Downloads\Xuantie-900-gcc-elf-newlib-x86_64-V2.6.1\bin

Linux:

export RTT_EXEC_PATH=/opt/Xuantie-900-gcc-elf-newlib-x86_64-V2.6.1/bin

• 编译

Windows下推荐使用[env工具][1]，在console下进入bsp/bl808目录中，选择需要编译的核心，m0或lp，运行：

cd bsp/bl808/m0
menuconfig
pkgs --update

如果在Linux平台下，可以先执行：

scons --menuconfig

它会自动下载env相关脚本到~/.env目录，然后执行

source ~/.env/env.sh

cd bsp/bl808/m0
pkgs --update

更新完软件包后，执行 scons -j10 或 scons -j10 --verbose 来编译这个板级支持包。或者通过 scons --exec-path="GCC工具链路径" 命令，在指定工具链位置的同时直接编译。

如果编译正确无误，会产生rtthread.elf、rtthread_m0.bin文件。其中rtthread_m0.bin需要烧写到设备中进行运行。

• 注意

  由于BL808为三核异构，lp核、d0核都是通过m0核启动的，必须正确烧录m0核才可以实现三核正常运行

  m0烧录配置文件：bsp/bouffalo_lab/bl808/m0/flash_prog_cfg.ini

3.2. d0

bl808-d0运行在S态下，支持RT-Smart，采用的交叉编译器为riscv64-unknown-linux-musl-gcc，编译请参考构建内核镜像

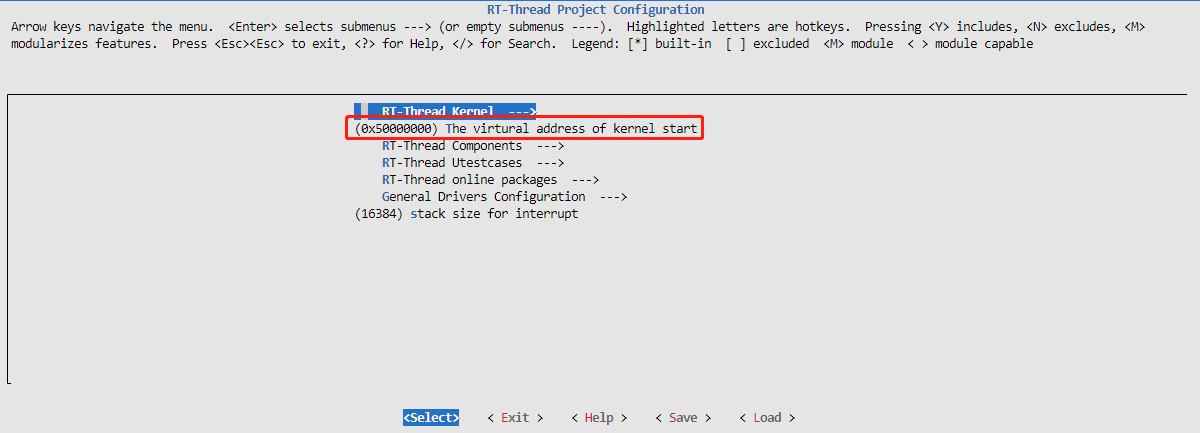

其中内核虚拟地址开始地址为0x50000000

bl808-d0编译完成后通过merge_rtsmart.py脚本，将hw.dtb.5M,spl_bl808_d0.bin，opensbi_v0.6.bin与rtthread_d0.bin，合成最终烧录文件whole_img_d0.bin，烧录地址为0x100000，否则无法启动。

预编译bin文件位于bsp/bouffalo_lab/bl808/d0/pre_build_bin文件夹下，如有修改需求可下载Low-Starup-BL808后自行修改。

d0单独烧录文件为bsp/bouffalo_lab/bl808/d0/flash_prog_cfg.ini

3.3. 三核同时编译与烧录

• 可运行bsp/bouffalo_lab/bl808/build_bl808_all.sh依次编译m0、lp、d0核
• 可通过bsp/bouffalo_lab/bl808/flash_prog_cfg.ini烧录配置文件，同时烧录m0、lp、d0核。

4. FAQ

• 在 windows 环境下，通过 UART 接口将开发板连接至电脑时，仅能识别到两个 USB converter 设备，但是识别不到对应的串口设备。
  • 进入到设备管理器中，右击对应的 USB converter 设备，进入到属性中的高级设置，钩选 vcp 选项，刷新后即可看到对应的串口设备。
  • 也可通过安装以下驱动解决问题： https://dl.sipeed.com/shareURL/MAIX/tools/ftdi_vcp_driver
• 使用 TypeC 数据线将电脑与板子的 UART 口连接起来，此时电脑上会出现两个串口 （如果出现鼠标不能动的现象请拔掉 USB 并且查看 更新板载 bl702 固件 相关内容来修复问题)。
