APM32E103ZE Tiny BOARD BSP 说明

简介

本文档为 APM32E103ZE Tiny 开发板（Tiny BOARD）的 BSP (板级支持包) 说明。

主要内容如下：

• 开发板资源介绍
• BSP 快速上手

通过阅读快速上手章节开发者可以快速地上手该 BSP，将 RT-Thread 运行在开发板上。

开发板介绍

APM32E103ZE Tiny BOARD，采用标准JTAG/SWD调试接口，引出了全部的IO。开发板外观如下图所示：

• 有关开发板和芯片的详情可至极海官网查阅。官网开发板链接

该开发板常用 板载资源 如下：

• MCU：APM32E103ZET6，主频 120MHz，512KB FLASH ，128KB RAM
• 外部 RAM：无
• 外部 FLASH：无
• 常用外设
  • LED：3个，（红色，PD13/PD14/PD15）
  • 按键：3个，K1（PF9），K2（PA0），K3（PC13）
• 常用接口：USB SLAVE
• 调试接口：标准 JTAG/SWD

外设支持

本 BSP 目前对外设的支持情况如下：

板载外设	支持情况	备注
USB转串口	支持	需要使用外接的USB转TTL模块
SD卡	支持	支持 FATFS 文件系统
片上外设	支持情况	备注
GPIO	支持	PA0, PA1... PG15 ---> PIN: 0, 1...108
UART	支持	UART1/2
ADC	支持	ADC1/2/3
DAC	支持	DAC1
RTC	支持	支持外部晶振和内部低速时钟
TMR	支持	TMR1/2/3/4/5/6/7/8
PWM	支持	TMR3 ->CH1/2/3/4
I2C	支持	软件I2C
SPI	支持	SPI1/2/3
WDT	支持	IWDT
SDIO	支持
Flash	支持	已适配 FAL
CAN	支持	CAN1/CAN2

使用说明

本章节是为刚接触 RT-Thread 的新手准备的使用说明，遵循简单的步骤即可将 RT-Thread 操作系统运行在该开发板上，看到实验效果 。

快速上手

本 BSP 为开发者提供MDK5 工程。下面以 MDK5 开发环境为例，介绍如何将系统运行起来。

硬件连接

使用数据线连接开发板到 PC，打开电源开关。

编译下载

• 方式一：MDK

  双击 project.uvprojx 文件，打开 MDK5 工程，编译并下载程序到开发板。

工程默认配置使用 J-Link 仿真器下载程序，在通过 J-Link 连接开发板的基础上，点击下载按钮即可下载程序到开发板

• 方式二：J-Flash下载

  通过ENV工具的scons指令或MDK编译出bin文件后，再使用J-Flash工具将bin文件下载至开发板即可，大致步骤如下：

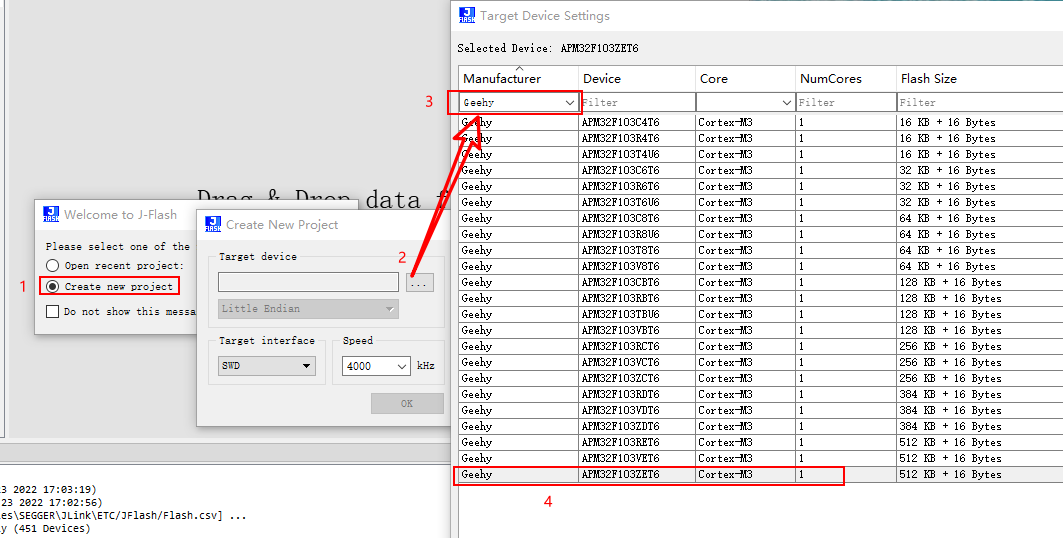

1、建立J-Flash工程

注意：步骤4选择芯片型号时，要根据自己的开发板所用的芯片型号进行选择。比如本开发板，则选择对应的 APM32E103ZET6 。

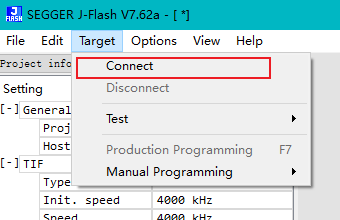

2、连接开发板

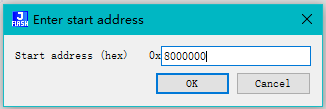

3、将bin文件拖至工程，起始地址设为0x8000000

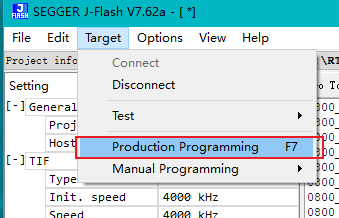

4、点击下载

运行结果

下载程序成功之后，系统会自动运行，LED 闪烁

连接开发板对应串口到 PC , 在终端工具里打开相应的串口（115200-8-1-N），复位设备后，可以看到 RT-Thread 的输出信息:

 \ | /
- RT -     Thread Operating System
 / | \     4.1.0 build Aug 20 2021
 2006 - 2021 Copyright by rt-thread team
msh >

注意事项

• 可在极海官方网站进行所需资料下载，如pack安装包和MINI开发板原理图等（www.geehy.com）;
