Infineon XMC7200-kit_xmc7200_evk 说明

简介

本文档为 RT-Thread 为 xmc7200-kit_xmc7200_evk开发板提供的 BSP (板级支持包) 说明。

主要内容如下：

• 开发板资源介绍
• BSP 快速上手
• 进阶使用方法

通过阅读快速上手章节开发者可以快速地上手该 BSP，将 RT-Thread 运行在开发板上。在进阶使用指南章节，将会介绍更多高级功能，帮助开发者利用 RT-Thread 驱动更多板载资源。

开发板介绍

xmc7200-kit_xmc7200_evk 是英飞凌推出的一款32位双核CPU子系统（ ARM Cortex-M7 和 ARM Cortex-M0）的开发板。该XMC7200D专为工业应用而设计，是一款真正的可编程嵌入式片上系统，集成了多达两个 350MHz Arm® Cortex-M7® 作为主应用处理器，一个 100MHz Arm® Cortex-M0®+ 。

开发板外观详细信息：KIT_XMC72_EVK - Infineon Technologies

该开发板核心 板载资源 如下：

• MCU：XMC7200D-E272K-8384AA，Cortex-M7主频 350MHz，Cortex-M0主频 100MHz，8MB Flash 和 1MB SRAM MCU手册更多详细信息请参考文档 [KIT_XMC72_EVK XMC7200 evaluation kit guide
• 开发环境： Cypress programmer 下载链接 Cypress Programmer - Infineon Developer Center

外设支持

本 BSP 目前对外设的支持情况如下：

片上外设	支持情况	备注
USB 转串口	支持	UART3
GPIO	支持	—
UART	支持	UART0-3

快速上手

本 BSP 是以 MDK V5 和 Cypress programmer 为开发环境（编译器：ARMClang / GCC），接下来介绍如何将系统运行起来。

使用 MDK V5 开发

硬件连接

使用数据线连接开发板到 PC。

编译下载

1、下载软件包：在ENV环境下输入pkgs --update命令，将所需要的HAL库软件包下载下来，文件会存放在Packages目录下。

2、生成MDK工程：在ENV环境下输入SCons --target==MDK5命令，ENV会自动生成MDK5工程

3、配置工程：

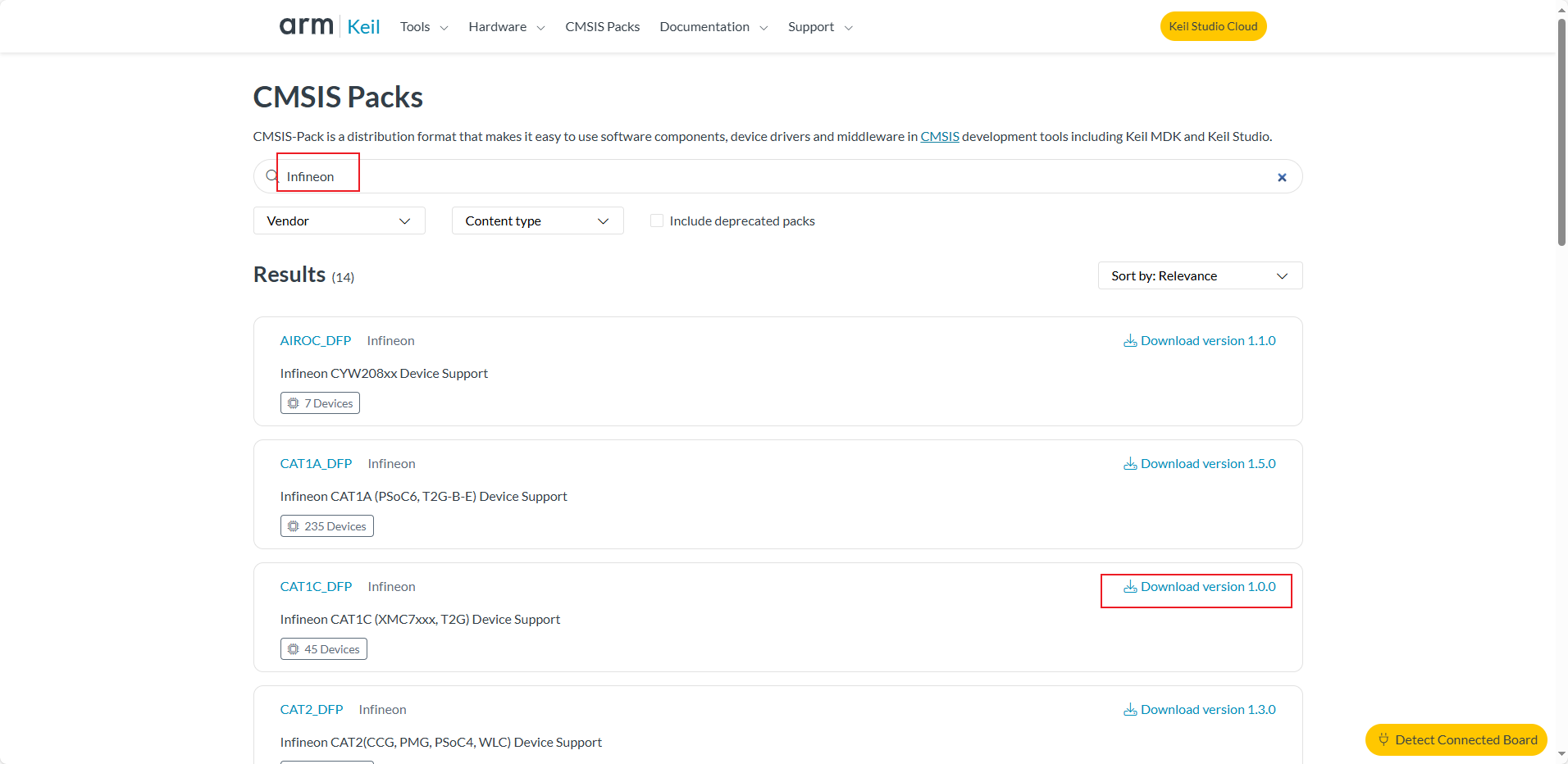

首先打开 MDK ，若没有安装 Infineon-XMC7200 的芯片支持包会提示在线安装，根据提示安装即可。若受网络问题，可以进入 Arm Keil | CMSIS Packs官网下载安装包，离线安装。

4、 编译此工程：在安装好芯片支持包后，在 MDK工程中进行编译，生成HEX文件。

5、下载此工程：

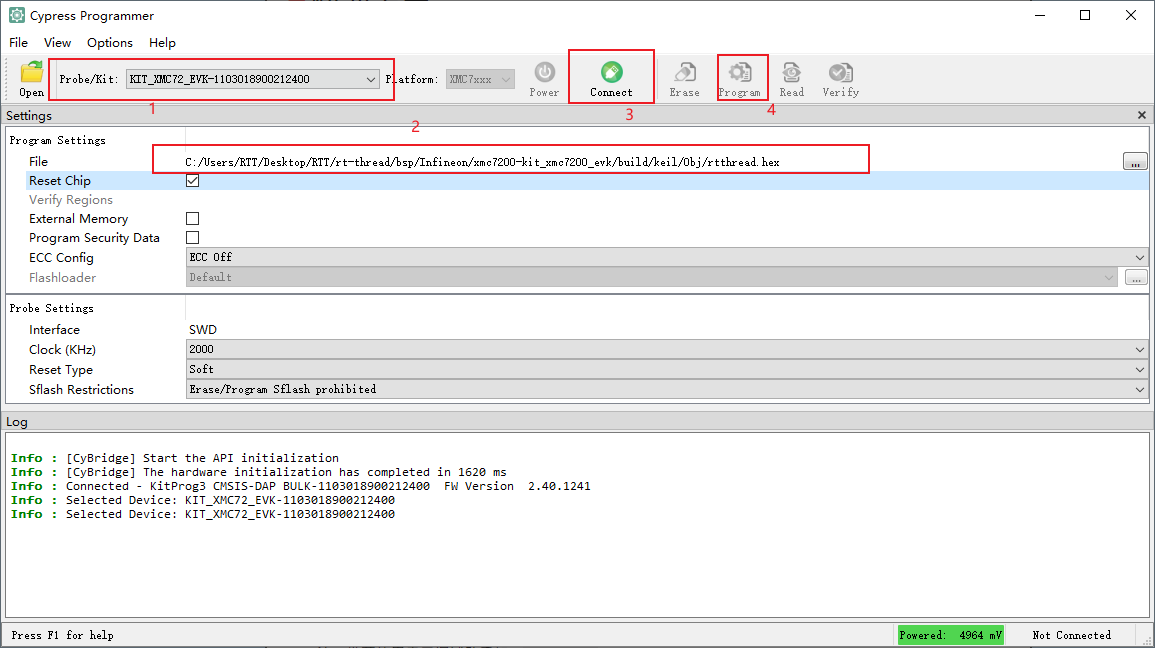

在Cypress programmer中首先找到刚刚MDK生成的.hex文件，一般在Build/Keil/Obj目录下，然后在软件中选择此文件，点击Connect连接到开发板，然后再点击Program下载文件即可完成

运行结果

下载程序成功之后，系统会自动运行。打开终端工具串口助手，选择波特率为 115200。复位设备后，LED 将会以 500HZ 的频率闪烁，而且在终端上可以看到 RT-Thread 的输出信息：

注：推荐使用串口调试助手如：MobaXterm

 \ | /
- RT -     Thread Operating System
 / | \     5.1.0 build May 25 2024 18:03:35
 2006 - 2024 Copyright by RT-Thread team
msh >

联系人

维护人:

• LZerro
